1.項目概述
1.1項目背景
東方宏業在甘肅省西峰區承接的石油管線測量任務，要求成果為測區內17條石油輸送管道以及管道左右500米范圍內的正射影像以及地形圖。
1.2測區基本情況
測區位于甘肅省西峰區，測區高差大，最高處和最低處約300米高差。氣候條件比較惡劣，山區風速較大且風向不定，中午過后風速最大可到12m/s。
1.3成果要求
最終生成的成果為正攝影像圖（包含總圖和分幅圖）、數字線畫圖
2.技術路線
針對實際測區情況，以高精度得成果要求為標準，項目基于智航SF700A旋翼無人平臺搭載S24單鏡頭相機，借助相配套的南方航測數據處理軟件體系，設計總體技術路線如下圖所示：

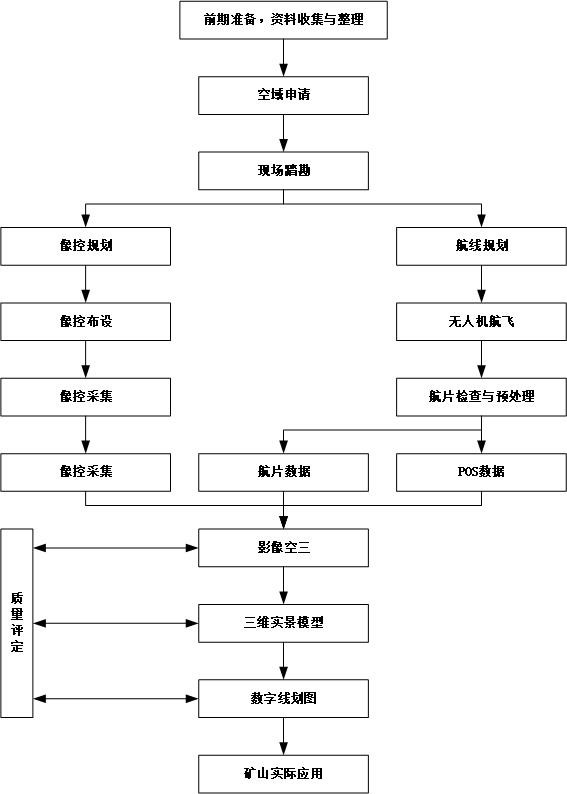

圖1：技術路線
（1）像控點布設。為滿足項目中多個環節得處理及檢查要求，需要在測區內選取和實測一定數量的像控點。
（2）航測影像數據獲取。利用旋翼無人機飛行平臺，搭載鏡頭設備，進行航測影像數據獲取。
（3）照片數據預處理。無人機外業作業完成后，需要對差分數據和照片進行整理，包括POS和照片分組對齊、相片重命名等操作。
（4）影像空三。航測影像數據預處理完成后，依據影像POS信息、控制點信息，進行空中三角測量。
（5）成果數據生產。數字正射影像。
（6）數字線劃圖生產。在三維數據采集軟件中，基于礦山三維實景模型采集地物屬性信息和空間要素信息，生成礦山的數字線劃圖。
3.方案實施：
3.1像控點布設采集
借助南方航次一體化處理軟件，提前規劃好像控點，在滿足要求的前提下，盡量在礦區固定標識物。同時，將規劃好的像控分布通過云端服務器上傳至云端服務器，為實際像控采集提供依據。
圖2：像控點規劃
通過像控之星軟件，連接云端服務器，下載規劃好的像控分布圖，在現場布設采集像控。
圖3：像控點

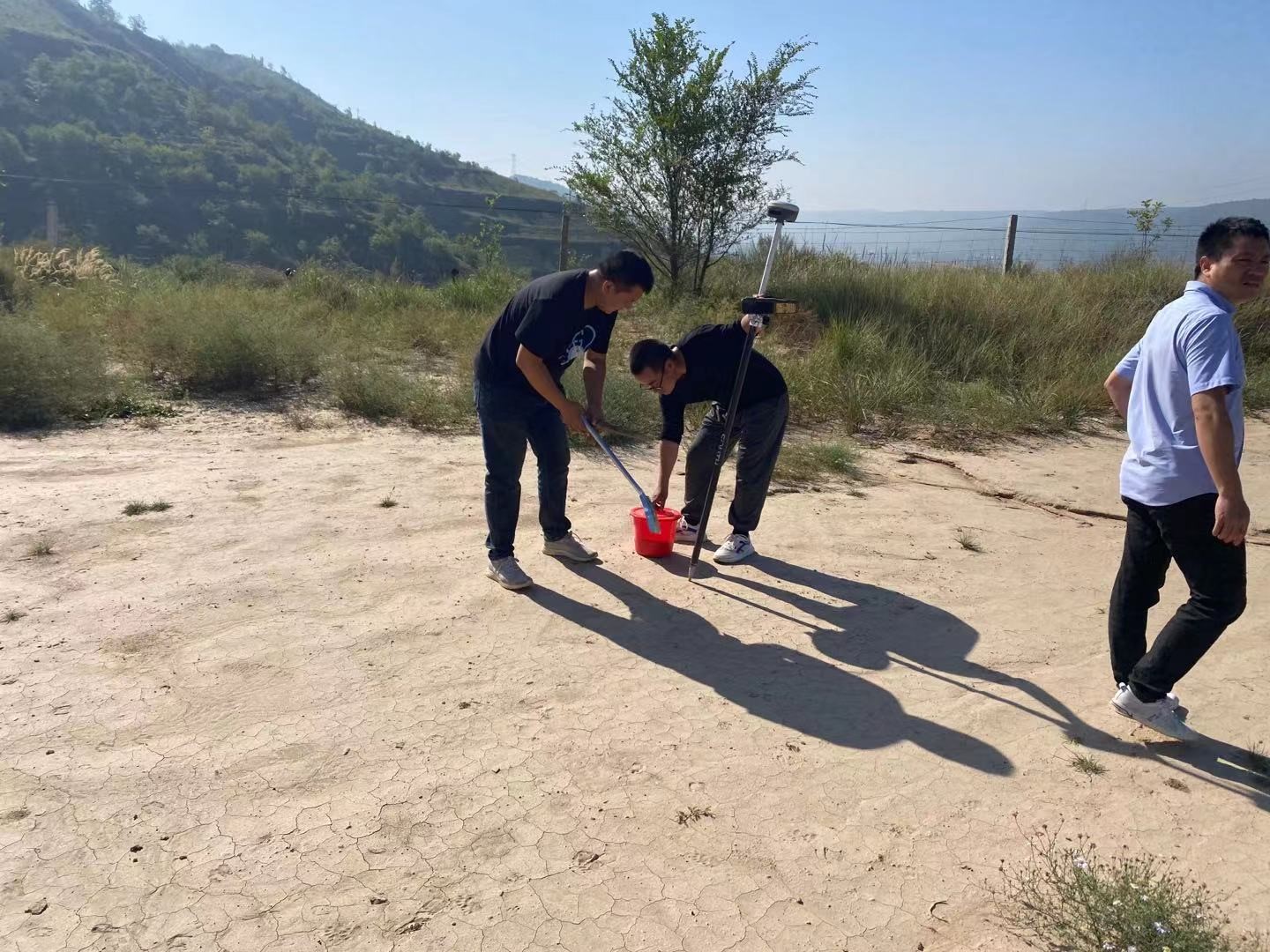

圖4：像控點采集
3.2 無人機外業數據采集
項目實施采用智航SF700A作為無人機飛行作業的平臺，智航SF700A是目前市面上最為小巧得工業級智能無人機航空測量系統之一。具有上手塊、精度高、航程長等優勢。具備仿地飛行、PPK定位、毫米波雷達避障、下視激光雷達測距等功能配置。

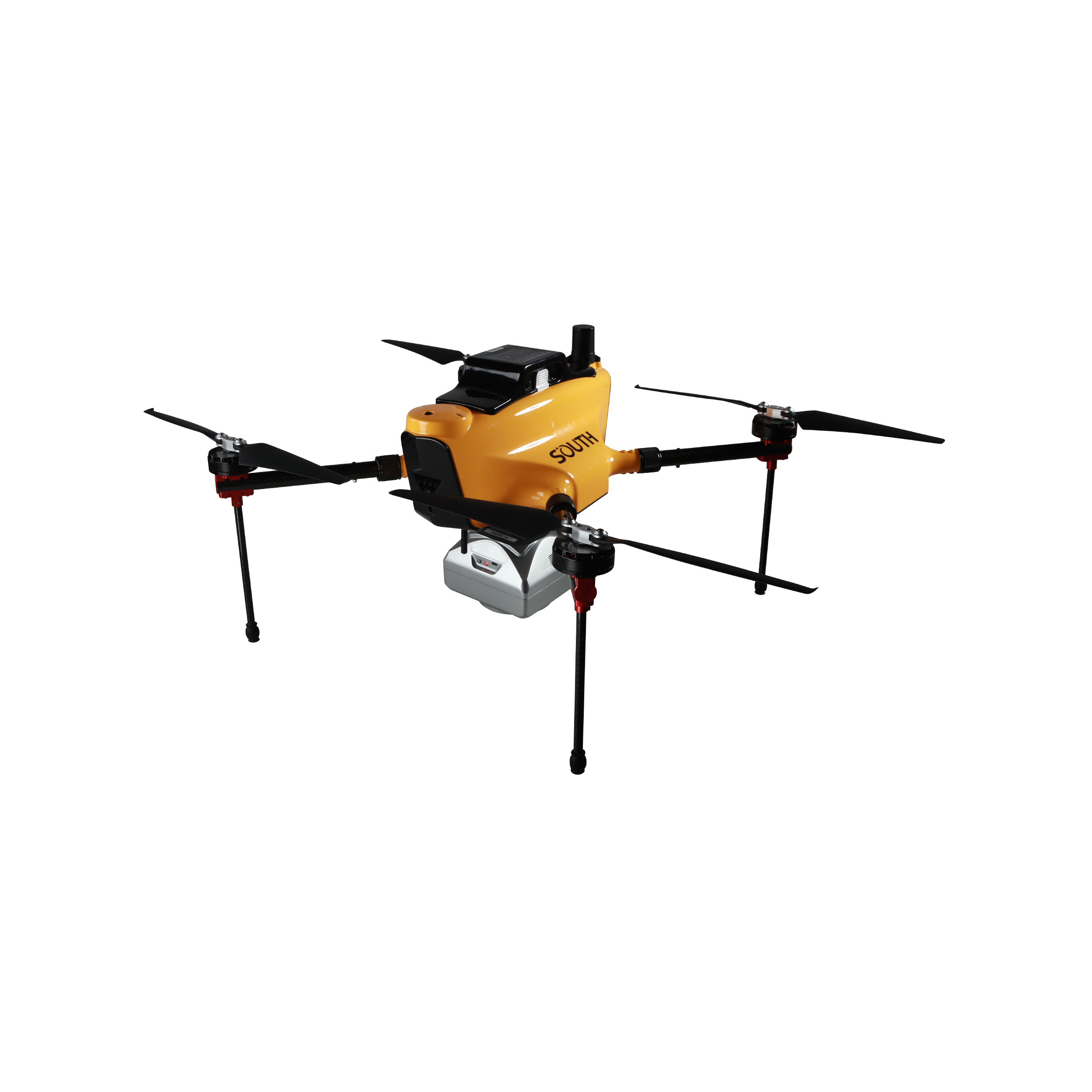

圖7：智航SF700A無人機
南方無人機S24傾斜相機，是一款具備增穩得小巧云臺，能夠提高正射影像采集的精度與效率。像素2400，完全滿足此次項目精度要求。
圖8：S24傾斜相機
智航SF700A搭載S24相機進行航空影像采集。作業得飛行高度為200米，80%和70%得航向和旁向重疊度。在天氣及空域條件滿足時，項目組實施飛行作業。項目組使用了中國移動CORS系統，通過試用實時RTK和后差分PPK結合得方式，獲取高精度POS信息，為影像空三及建模提供高質量數據。
3.3照片數據預整理
無人機外業作業完成后，需要對差分數據和照片進行整理?；谀戏胶綔y一體化處理軟件SouthUAV 2.0，可以實現實時差分解析、后差分數據處理、POS和照片分組對齊、相片重命名等操作。
南方航測一體化處理軟件，通過設備連接功能，直接從鏡頭讀取影像數據，也支持從磁盤內讀取照片數據，處理完成后將數據組織下載到指定位置，支持多線程同時下載5鏡頭數據，并且提供兩種數據下載方式。支持自動對齊架次照片分組，自動識別地面點及廢片，一鍵清除地面點和多有鏡頭的廢片，也支持處理丟片、丟點等情況，提供插值和標記跳片工具，全方位處理所有數據異常情況。

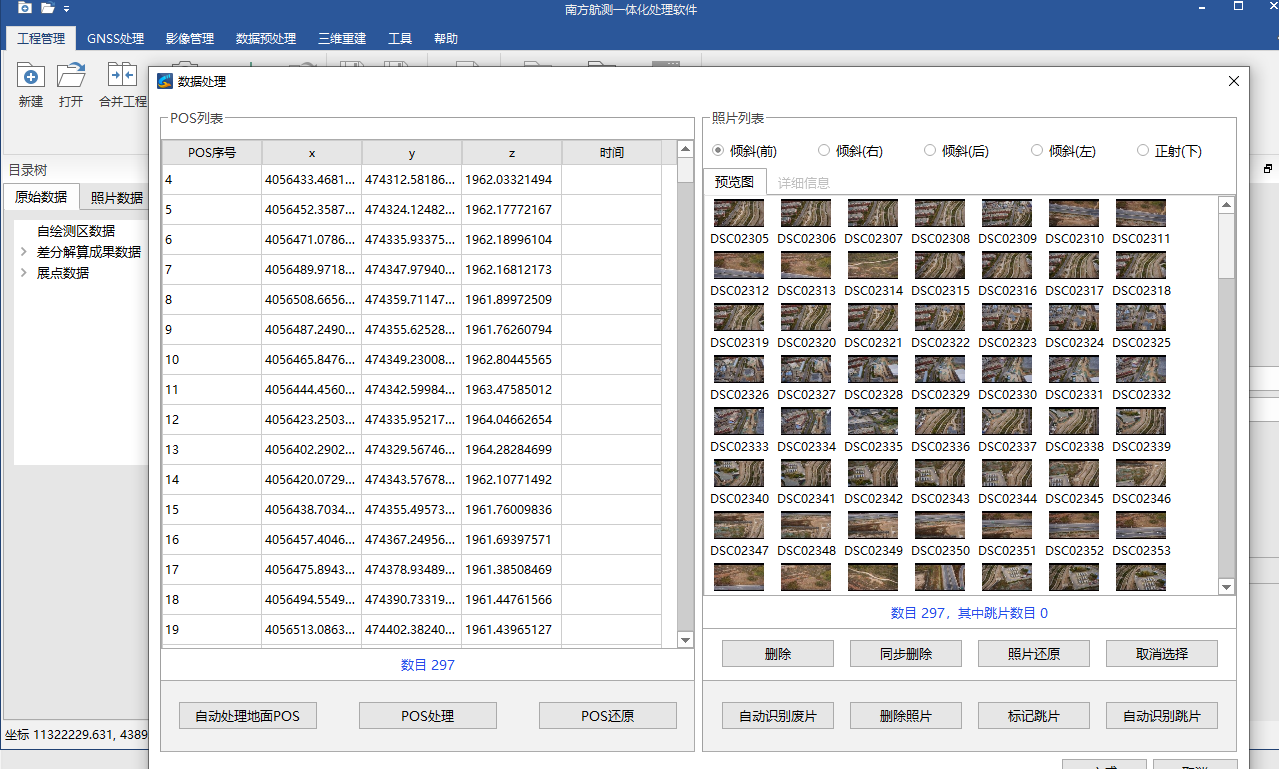

圖10：照片數據整理
3.4影像空三
影像空三平差是傾斜攝影技術中的關鍵步驟，影響到精度。項目組使用PIX4D軟件完成影像空三處理。在處理過程中，刺點原則為:每個像控點刺點數量不能小于10張，每個像控點每個鏡頭的刺點數量不少于3張，且每個鏡頭不能在同一條航線上。
圖11：影像空三

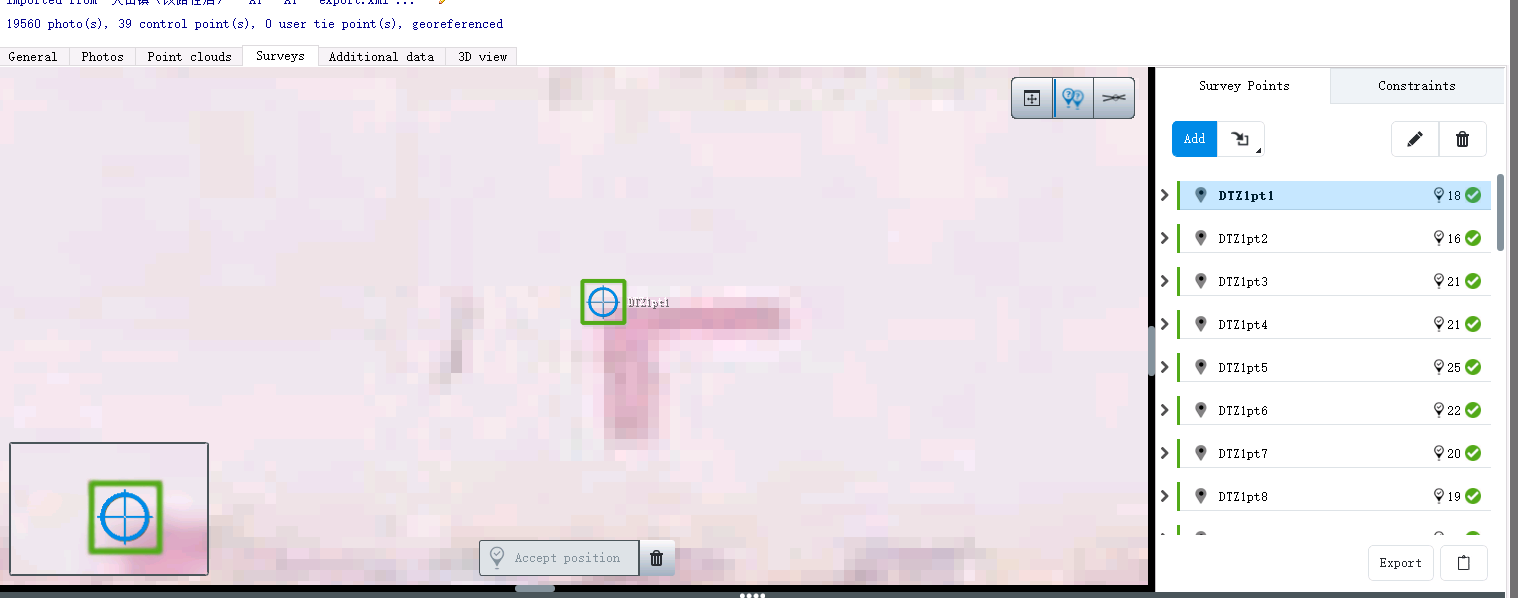

圖12:像控刺點
3.5 成果數據生成
數字正射影像（DOM）生產是時間最長的環節。項目組使用Pix4D軟件完成相關成果數據生產。正射影像得效果及精度是后續測圖的基礎數據，成果需要保證紋理清晰、精度準確。

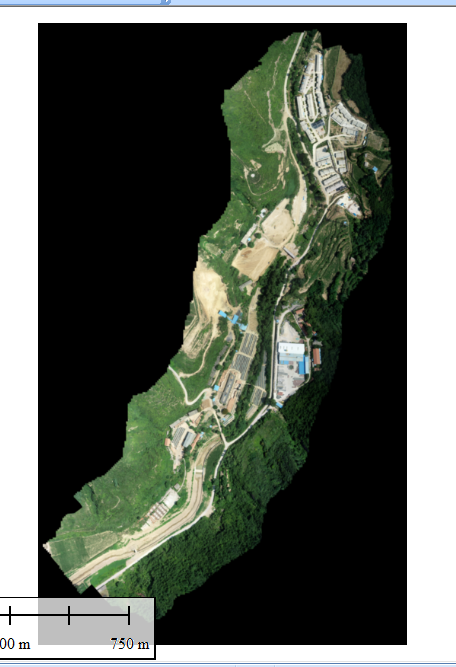

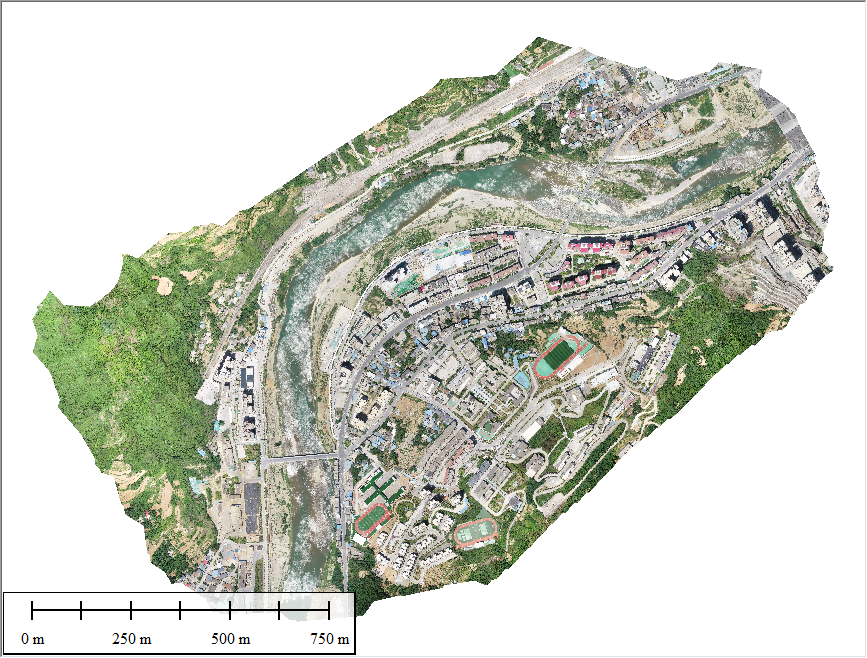

圖13:正射影像
圖14:正射影像
3.6數字線劃圖生產
基于礦山三維實景模型采集地物要素，需要借助專門的數字線劃圖軟件。項目組采用南方航測三維測圖軟件進行數字線劃圖生產。南方航測三維測圖軟件，簡稱：uFeature3D，是一款集成測繪、CAD、GIS三個領域?qū)嵱眉夹g(shù)的桌面信息化測繪系統，系統提供空間和屬性數據的瀏覽、查詢、采集、編輯、管理、分析、制圖輸出等與測繪和GIS的核心功能，包括三維采集模塊，支持用戶在實景三維模型上進行地物采集并成圖等工作，可以提供多種多樣的量測和繪圖工具，滿足用戶多樣化的繪圖要求。
4.結果分析
4.1精度分析

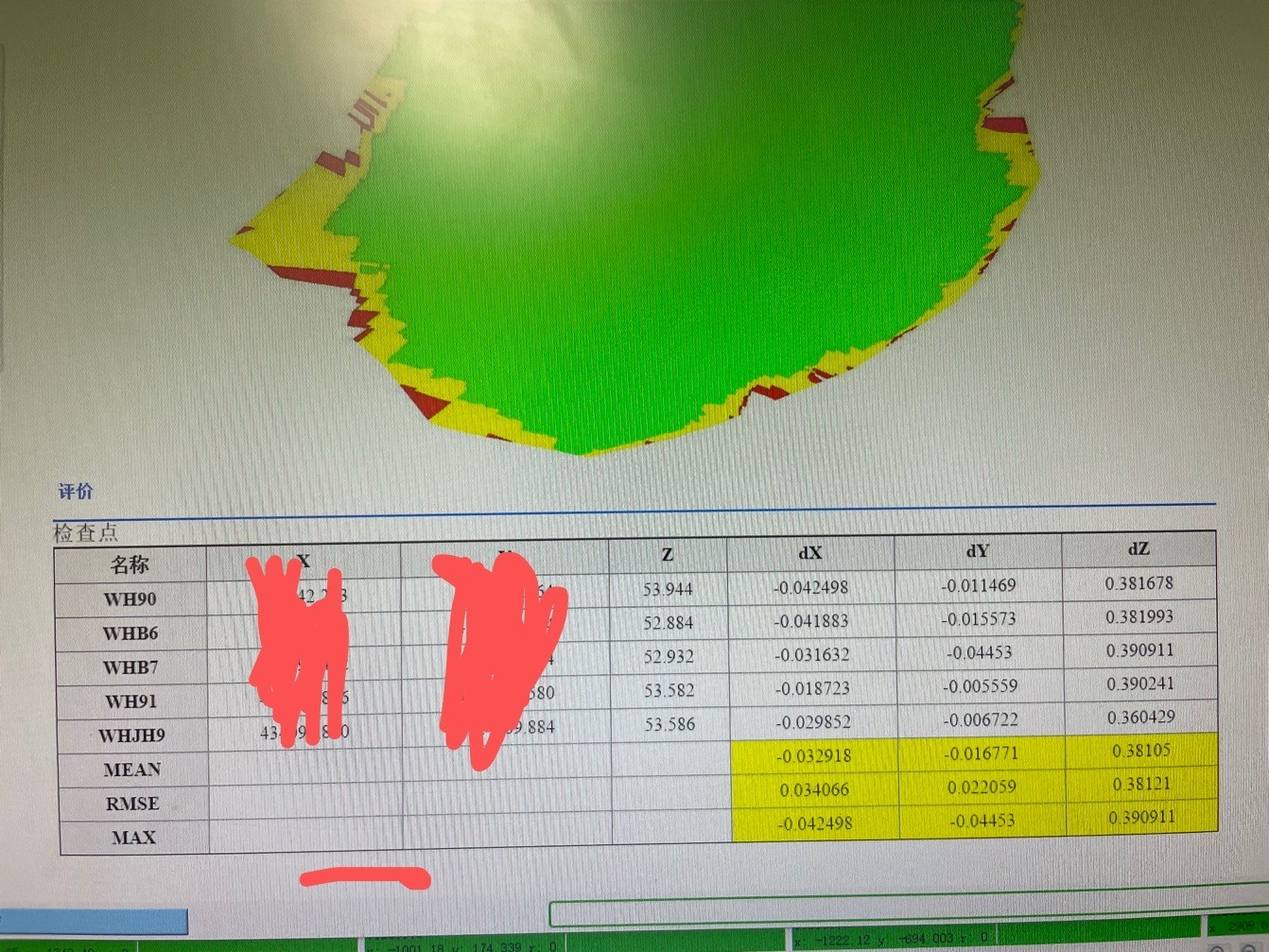

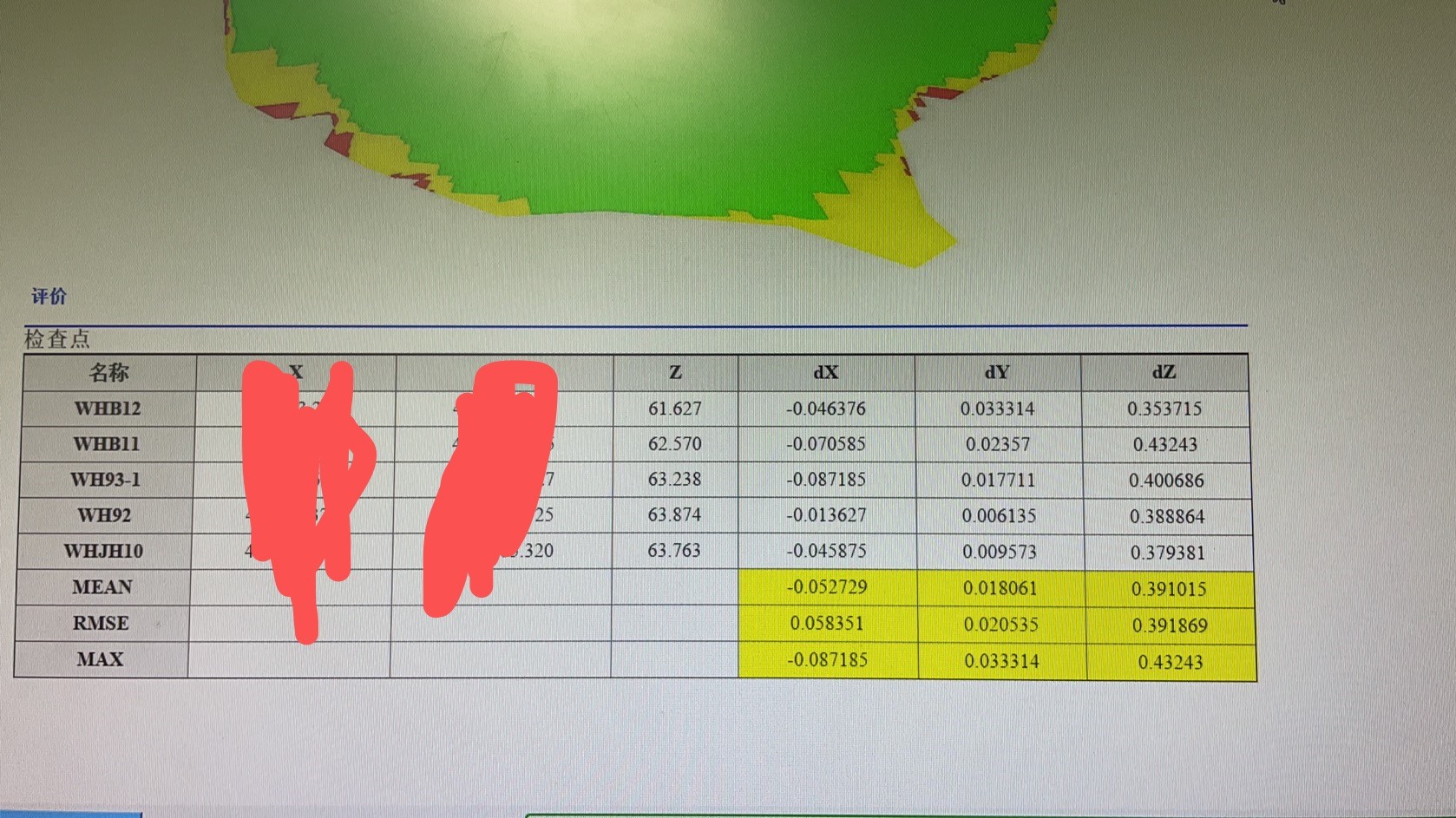

使用ContextCapture軟件進行影像空三操作，生成精度報告。在空三報告中查看所有控制點與檢查點誤差，如果精度達到規范要求，可以進行模型重建。如果空三精度未能達到要求，查找對應的原因，解決相關問題，重新進行影像空三，查看精度報告，直至檢查點精度達到相關規范要求。
5.總結
在實際項目實施過程中，項目組得出如下總結及展望：
（1）此次項目的順利完成，離不開智航SF700A的精度高、航程長、平臺穩，S24相機提供的高像素、高效率、高品質，以及覆蓋航測全流程的系統性軟件體系，包括智能化得南方航測一體化處理軟件SouthUAV2.0，簡便式像控采集的像控之星，滿足多樣化繪圖的南方航測三維測圖軟件uFeature3D，云端互聯得無人機管控平臺系統。
（2）基于智航SF700A旋翼無人平臺搭載S24相機，進行輸油管線攝影測量，獲取高精度正射影像，以此為基礎數據，應用到礦山勘查得全過程，包括野外踏勘的路線設計?；谡溆跋袂捌谝?guī)劃，可以大大降低野外工作人員的勞動強度，降低踏勘成本，節省外業工作時間，提高外業生產效率。
